一、故障現象描述

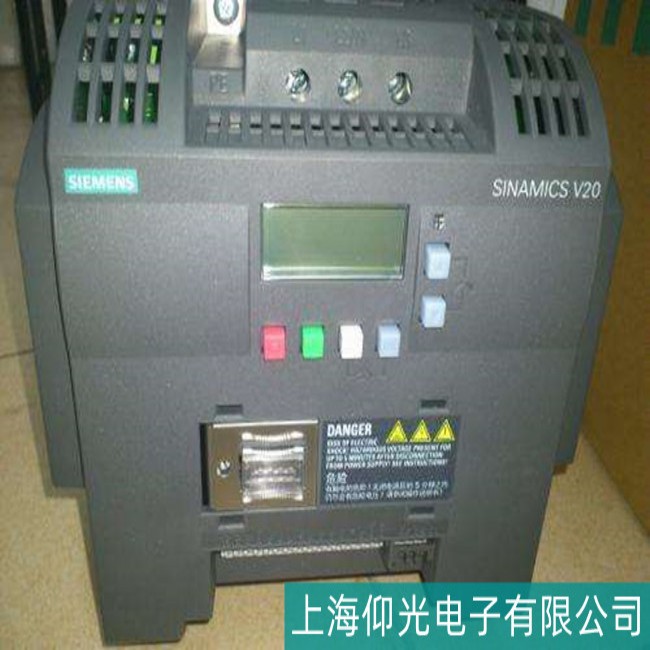

西門子變頻器 AC400 - 480V 在運行過程中，顯示屏出現過電壓故障報警信息。此時，變頻器可能會停止輸出，導致所驅動的電機停機，影響相關生產設備的正常運行。
二、故障原因分析
（一）電源輸入側問題
- 供電電壓過高：正常情況下，該變頻器適用的電源電壓為 480V，允許誤差范圍一般為 - 5% 至 + 10% ，即 456V - 528V。若實際輸入電壓超出此范圍上限，如因電網電壓波動異常、附近大型設備啟動等原因，導致電源電壓瞬間或持續過高，就可能觸發變頻器的過電壓保護機制。例如，當電源電壓上升至 550V 時，超出了變頻器的正常承受范圍，極有可能引發過電壓故障。
- 電源側脈沖過電壓：像雷電沖擊、補償電容投切等情況，會在電源側產生脈沖過電壓。此類過電壓的特點是電壓變化率 dv/dt 和幅值都非常大。雖然一般情況下，變頻器具備一定的抗干擾能力，但當脈沖過電壓幅值過高、持續時間較長時，仍可能突破變頻器的防護，造成直流母線電壓升高，進而觸發過電壓報警。例如，在雷雨天氣中，附近地區遭受雷擊，強大的感應雷電流可能通過供電線路傳導至變頻器，引發過電壓故障。
（二）負載及運行參數相關問題
- 大慣性負載減速過快：當變頻器驅動大慣性負載（如大型風機、水泵等）時，如果減速時間設置得過短，在減速過程中，變頻器的輸出頻率迅速下降，而負載由于自身慣性較大，轉速下降相對緩慢，這就使得負載電機處于發電狀態。電機產生的電能會回饋到變頻器的直流回路中，短時間內大量能量的集中反饋，可能導致直流回路電壓超過其承受能力，引發過電壓故障。比如，原本合適的減速時間為 30 秒，若誤設置為 5 秒，對于大慣性負載而言，就極有可能出現過電壓問題。
- 制動電阻損壞或未配置：若變頻器沒有配備制動電阻，或者制動電阻損壞、接線不良等，當電機處于再生制動狀態（如減速、停車過程）時，無法將回饋能量有效消耗掉，這些能量就會在直流回路中積累，導致直流母線電壓升高，觸發過電壓保護。例如，制動電阻長期使用后，因過熱等原因出現斷路，就無法正常發揮消耗能量的作用，從而引發過電壓故障。
（三）變頻器自身硬件故障
- 直流回路電容問題：變頻器中間直流回路中的儲能電容起著穩定直流電壓、濾波等重要作用。隨著使用時間的增長，電容可能會出現老化、容量下降等情況，其對直流電壓的調節能力減弱。當有能量回饋或電源電壓波動時，無法及時有效地吸收和釋放能量，導致直流母線電壓不穩定，容易出現過電壓現象。比如，電容正常容量為 1000μF，老化后容量下降至 500μF，在面對相同的能量沖擊時，就更難維持直流電壓的穩定。
- 電壓檢測電路故障：變頻器通過電壓檢測電路實時監測直流母線電壓，一旦檢測電路出現故障，如傳感器損壞、線路斷路或短路、相關電子元件性能變差等，可能會導致檢測到的電壓信號不準確，誤報過電壓故障。例如，電壓檢測傳感器因長期工作在高電壓、高電磁干擾環境下，內部元件損壞，輸出的電壓信號與實際直流母線電壓不符，從而使變頻器錯誤地認為發生了過電壓故障。
三、故障檢查流程
（一）外觀檢查
- 首先，在確保變頻器斷電且充分放電的情況下，打開變頻器的外殼，觀察內部是否有明顯的燒焦、變形、開裂等異�，F(xiàn)象。例如，查看電路板上的電子元件是否有表面發黑、引腳熔斷等情況，這可能是由于過電壓、過電流等原因?qū)е略䲟p壞的跡象。
- 檢查內部接線是否牢固，有無松動、脫落現象。特別要關注電源輸入線、電機輸出線以及與各模塊之間的連接線。松動的接線可能會導致接觸電阻增大，引起電壓降，進而影響變頻器的正常工作，甚至可能引發過電壓故障。例如，電源輸入線的接線端子松動，在電流較大時，可能會產生電火花，導致電壓波動，觸發過電壓報警。
- 查看散熱風扇是否能正常運轉，散熱片是否有大量灰塵堆積。若散熱風扇故障或散熱片堵塞，會導致變頻器內部溫度過高，影響電子元件的性能，間接引發過電壓等故障。例如，散熱風扇葉片斷裂，無法有效散熱，使得變頻器內部溫度持續上升，可能會影響電容、芯片等元件的正常工作，導致過電壓故障。
（二）電源電壓檢測
- 使用專業的萬用表或電力質量分析儀，測量變頻器輸入電源的三相電壓。在測量時，要確保儀器的表筆與電源接線端子接觸良好，避免因接觸不良導致測量誤差。分別測量三相電壓的有效值，記錄數據并與變頻器銘牌上標注的額定電壓范圍進行對比。例如，測量得到 A 相電壓為 475V，B 相電壓為 482V，C 相電壓為 478V，均在正常的 456V - 528V 范圍內，說明電源電壓基本正常；若測量某相電壓高達 550V，則超出了正常范圍，可能是導致過電壓故障的原因。
- 觀察電源電壓的穩定性，可通過電力質量分析儀查看電壓的波動情況，包括電壓的波動范圍、是否存在尖峰脈沖等。正常情況下，電源電壓的波動應在允許范圍內，且不應有明顯的尖峰脈沖。若發現電壓波動頻繁且超出正常范圍，或者存在幅值較大的尖峰脈沖，就需要進一步排查電源側的問題，如是否有大型設備頻繁啟動、供電線路是否存在接觸不良等。例如，在測量過程中，發現電壓在短時間內頻繁波動，從 480V 快速變化到 530V，然后又迅速下降，同時伴有明顯的尖峰脈沖，這很可能是附近有大型設備啟動或停止時對電網造成的干擾，從而引發變頻器過電壓故障。
（三）負載檢查
- 檢查電機與變頻器之間的連接電纜是否存在破損、短路、斷路等情況。可使用絕緣電阻測試儀測量電纜的絕緣電阻，一般要求絕緣電阻不低于 0.5MΩ。例如，將絕緣電阻測試儀的兩個表筆分別接在電纜的芯線和外皮上，測量得到絕緣電阻為 0.3MΩ，低于標準值，說明電纜絕緣性能下降，可能存在漏電情況，這會影響電機的正常運行，進而導致變頻器出現過電壓等故障。
- 對電機進行盤車，檢查電機的轉動是否靈活，有無卡滯現象。若電機軸承損壞、內部有異物等，會導致電機負載增大，啟動和運行時電流過大，可能引發變頻器過電壓故障。例如，在盤車過程中，發現電機轉動時阻力較大，且伴有異常的摩擦聲，很可能是電機軸承磨損嚴重，需要進一步檢查和更換。
- 查看電機的銘牌參數，確認電機的額定功率、額定電流、額定轉速等參數與變頻器的設置是否匹配。若電機實際負載超過變頻器的額定容量，或者電機參數設置不正確，也可能導致變頻器出現過電壓等故障。例如，電機的額定功率為 50kW，而變頻器的額定容量僅為 40kW，電機長期在過載狀態下運行，會使變頻器承受過大的電流和電壓，容易引發過電壓故障。
（四）變頻器參數檢查
- 查閱變頻器的操作手冊，找到與過電壓保護相關的參數，如過電壓保護閾值（一般為直流母線電壓的設定值，例如 800V DC）、減速時間（P1121 參數）、制動單元使能（P1240 參數）等。使用變頻器的操作面板，進入?yún)?shù)設置界面，檢查這些參數的設置是否正確。例如，過電壓保護閾值被誤設置為 900V DC，高于正常的 800V DC，可能會導致在實際直流母線電壓達到正常保護值時，變頻器無法及時觸發過電壓保護，從而使電壓繼續上升，損壞變頻器內部元件；若減速時間 P1121 設置過短，如原本應設置為 30 秒，實際設置為 10 秒，對于大慣性負載而言，就容易在減速過程中產生過電壓。
- 檢查變頻器的其他相關參數，如電機參數（包括額定功率、額定電流、額定轉速、極對數等）、運行模式（如 V/F 控制模式、矢量控制模式等）是否與實際應用場景相匹配。錯誤的參數設置可能會影響變頻器對電機的控制性能，導致電機運行不穩定，進而引發過電壓等故障。例如，在矢量控制模式下，電機參數設置不準確，會使變頻器無法精確控制電機的轉矩和轉速，可能導致電機在運行過程中出現發電狀態，產生過電壓。
（五）硬件電路檢測
- 直流回路電容檢測：使用電容測試儀，對變頻器中間直流回路中的儲能電容進行容量測試。在測試前，要確保電容已經充分放電，避免觸電危險。將電容測試儀的表筆正確連接到電容的兩端，讀取電容的實際容量值，并與電容的標稱容量進行對比。一般來說，電容的實際容量允許有一定的偏差范圍，如 ±10% 。例如，電容的標稱容量為 1000μF，使用電容測試儀測量得到實際容量為 850μF，雖然在允許偏差范圍內，但已經接近下限值，可能會影響其對直流電壓的調節能力，建議在后續維護中密切關注；若測量得到的實際容量僅為 500μF，遠低于標稱容量，則說明電容已經嚴重老化，需要及時更換。
- 電壓檢測電路檢測：使用示波器或萬用表，對電壓檢測電路中的關鍵節點進行信號測量。首先，找到電壓檢測傳感器的輸出端，使用示波器觀察其輸出的電壓信號波形，正常情況下，該信號應與直流母線電壓成比例且波形穩定。若發現波形異常，如出現尖峰、失真、波動較大等情況，可能是電壓檢測傳感器或其前端的信號調理電路存在故障。例如，使用示波器觀察到電壓檢測傳感器輸出的信號波形有明顯的尖峰干擾，超出了正常范圍，進一步檢查發現信號調理電路中的濾波電容損壞，導致無法有效濾除干擾信號，從而使電壓檢測電路輸出錯誤的信號，引發變頻器過電壓報警。
- 整流模塊檢測：對于變頻器的整流模塊，可使用萬用表的二極管檔進行檢測。將萬用表的表筆分別接在整流模塊的輸入和輸出端，測量其正反向電阻值。正常情況下，整流模塊的正向電阻值較小，反向電阻值很大。例如，測量某整流二極管的正向電阻值為 0.5Ω 左右，反向電阻值接近無窮大，說明該二極管正常；若測量得到正向電阻值很大或反向電阻值較小，甚至為 0，說明該整流二極管可能已經損壞，需要更換整流模塊。
四、維修方法
（一）針對電源輸入側問題的維修
- 電壓過高處理：若檢測發現是由于電源電壓過高導致的過電壓故障，可采取以下措施。如果是電網電壓整體偏高，可與供電部門溝通，協商調整電網電壓。例如，通過調整變壓器的分接頭，降低輸出電壓，使其符合變頻器的正常工作范圍。若無法調整電網電壓，可考慮在變頻器輸入側安裝穩壓器，對輸入電壓進行穩定調節，確保輸入到變頻器的電壓在 456V - 528V 之間。
- 脈沖過電壓處理：對于電源側的脈沖過電壓，可在變頻器輸入側安裝浪涌吸收裝置，如壓敏電阻、避雷器等，用于吸收雷電、補償電容投切等產生的脈沖過電壓。同時，也可串聯進線電抗器，增加電路的阻抗，抑制電壓變化率 dv/dt，減少脈沖過電壓對變頻器的影響。例如，在變頻器輸入側安裝一個額定電壓為 500V、額定電流與變頻器匹配的壓敏電阻，當出現脈沖過電壓時，壓敏電阻的阻值會迅速降低，將過電壓能量通過自身泄放掉，保護變頻器不受損壞；串聯一個合適電感量的進線電抗器，如電感量為 5mH 的電抗器，可有效抑制電壓的快速變化，降低脈沖過電壓對變頻器的沖擊。
（二）針對負載及運行參數問題的維修
- 調整減速時間：根據負載的慣性大小，合理調整變頻器的減速時間參數 P1121。對于大慣性負載，應適當增大減速時間，使電機在減速過程中能夠平穩地將轉速降下來，避免因減速過快導致電機發電過多，引發過電壓。例如，將原本設置為 10 秒的減速時間延長至 30 秒，觀察變頻器在減速過程中的運行情況，看是否還會出現過電壓故障。在調整減速時間后，還需要對設備的運行情況進行實際測試，確保減速過程不會影響生產工藝要求。
- 檢查制動電阻及制動單元：若發現制動電阻損壞，應及時更換相同規格型號的制動電阻。在更換制動電阻時，要確保其接線牢固，避免因接觸不良導致電阻發熱、損壞甚至引發火災等安全事故。例如，制動電阻的額定功率為 5kW、阻值為 10Ω，更換時需選擇同樣功率和阻值的制動電阻。若變頻器沒有配備制動單元，可根據實際需求安裝合適的制動單元，以消耗電機再生制動產生的能量。同時，檢查制動單元與變頻器之間的連接線路是否正確，確保制動單元能夠正常工作。在安裝制動單元后，需要進行相關的參數設置，如制動單元的使能參數（P1240）等，使其與變頻器協同工作，有效防止過電壓故障的發生。
（三）針對變頻器自身硬件故障的維修
- 更換直流回路電容：當檢測到直流回路電容容量下降或損壞時，需更換新的電容。在選擇電容時，要確保其耐壓值、容量等參數與原電容一致，且質量可靠。例如，原電容的耐壓值為 1000V、容量為 1000μF，應選擇相同規格的優質電容進行更換。更換電容時，要注意電容的正負極性，避免接反。同時，在安裝新電容前，要對電容進行預充電，以防止電容在接入電路瞬間因充電電流過大而損壞。在更換電容后，需要對變頻器進行全面測試，確保其運行正常，直流電壓穩定。
- 修復電壓檢測電路：對于電壓檢測電路故障，需根據具體的故障點進行修復。若電壓檢測傳感器損壞，應更換相同型號的傳感器，并重新校準其輸出信號，確保檢測到的電壓信號準確可靠。例如，某電壓檢測傳感器的型號為 PT100，損壞后需更換同型號的 PT100 傳感器，并使用標準電壓源對其進行校準，使其輸出信號與實際電壓值精確對應。若電路中的其他元件，如電阻、電容、放大器等損壞，也需逐一更換損壞元件，并對整個電壓檢測電路進行調試，確保其能夠正常工作。在修復電壓檢測電路后，要使用示波器或萬用表對電路輸出的電壓信號進行監測，驗證其是否恢復正常。
- 更換整流模塊：若整流模塊損壞，需更換新的整流模塊。在更換整流模塊時，要注意選擇與變頻器型號匹配的模塊，并嚴格按照操作規程進行安裝。例如，某變頻器使用的整流模塊型號為 D100，更換時必須選擇相同型號的 D100 整流模塊。在安裝過程中，要確保模塊的引腳與電路板上的焊接點牢固連接，避免虛焊、短路等情況發生。更換整流模塊后，需要對變頻器進行通電測試，檢查整流模塊的工作狀態，確保其能夠正常將交流電轉換為直流電，且輸出電壓穩定。
五、維修后測試
（一）空載測試
- 在完成維修工作后，首先進行空載測試。將變頻器的輸出端與電機斷開，確保變頻器處于空載狀態。然后，接通變頻器的電源，觀察變頻器的顯示屏，看是否還有過電壓等故障報警信息。正常情況下，變頻器應能正常啟動，且顯示屏無任何故障提示。例如，按下變頻器的啟動按鈕后，變頻器順利啟動，顯示屏顯示正常的運行參數，如輸出頻率、直流母線電壓等，且無任何故障代碼出現，說明變頻器在空載情況下基本恢復正常。
- 使用萬用表或示波器，測量變頻器的輸出電壓波形。在空載情況下，變頻器輸出的三相電壓應平衡，且波形基本為正弦波。例如，使用萬用表測量變頻器輸出的三相電壓，A 相電壓為 478V，B 相電壓為 480V，C 相電壓為 479V，三相電壓差值在允許范圍內；使用示波器觀察輸出電壓波形，波形接近標準正弦波，無明顯的畸變、尖峰等異常情況，說明變頻器的逆變部分工作正常。
（二）帶載測試
- 在空載測試正常后，進行帶載測試。將電機與變頻器的輸出端正確連接，確保電機的接線牢固，相序正確。然后，按照正常的生產工藝要求，啟動變頻器，使電機帶動負載運行。在電機啟動和運行過程中，觀察電機的運轉情況，看是否平穩，有無異常噪聲、振動等現象。例如，電機啟動過程平穩，無卡頓、堵轉現象，運行過程中聲音正常，無明顯的振動，說明電機與變頻器的匹配良好，且維修后的變頻器能夠正常驅動電機。
-
使用電力質量分析儀或其他專業測試設備，監測變頻器在帶載運行過程中的各項參數，包括輸入電壓、輸出電壓、輸出電流、功率因數、直流母線電壓等。觀察這些參數是否在正常范圍內，且是否穩定。例如，在電機帶載運行過程中
上海仰光電子維修西門子變頻器 AC400 - 480V常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
