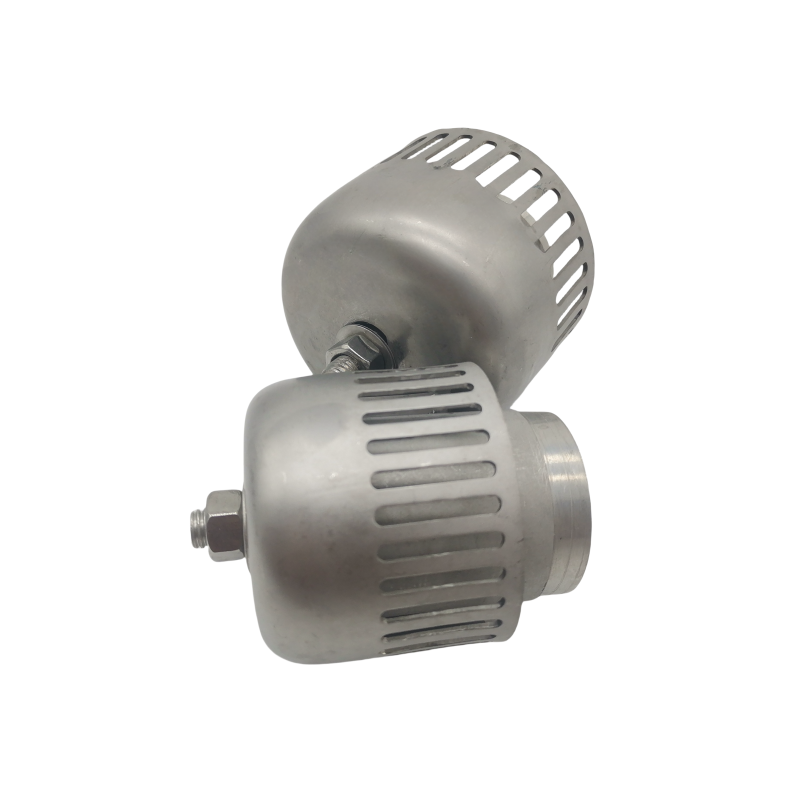

泡罩又稱泡帽，是泡罩塔板的主要構件，有圓形泡罩及條形泡罩二類，主要采用圓形泡罩，它的外形如鐘罩狀。
塔盤是指板式塔中提供氣液傳質和傳熱場所的主要部件。使兩種流體密切進行兩相之間熱量和質量交換，以達到分離液體混合物或氣體混合物組分的目的。主要由氣液接觸元件（如浮閥、泡罩、篩孔等）、受液盤、溢流堰、降液管（或降液板）、塔盤支持件和緊固件等組成。當塔徑較小時，每層塔盤為一整塊，稱整塊式塔盤。塔盤是板式塔的主要部件之一，它是實現傳熱、傳質的部件。
泡罩在泡罩塔盤上發揮的作用主要體現在以下三個方面：
1. 氣體分散與液滴形成：泡罩能夠很好地分散通過的氣體，使其以小氣泡的形式均勻分布于塔盤上的液體中。這種分散作用增大了氣液接觸面積，有助于氣液之間的充分接觸和傳質。同時，泡罩的形狀和設計也有助于形成細小的液滴，進一步增大氣液接觸面積。
2. 防止液體泄漏：泡罩塔盤的設計使得在操作過程中，液體被很好地限制在塔盤內，防止其泄漏到下一層塔盤。這種防止液體泄漏的功能確保了塔內液體分布的均勻性和穩定性，從而提高了傳質效率。
3. 促進液體混合與均勻分布：泡罩能夠促進液體在塔盤上的混合與均勻分布。通過改變泡罩的形狀和排列方式，可以優化液體的流動模式和混合效果，使液體在塔盤上的分布更加均勻。這有助于減少傳質過程中的濃度梯度和溫度梯度，提高傳質效率。
在泡罩的壁面開有很多齒縫，其形狀有矩形，三角形及梯形。泡罩內有升氣管，在泡罩與升氣管之間形成回轉空間。升氣管固定在塔板上，氣相通過升氣管進入回轉空間，以一定的噴出速度由齒縫噴出，與塔板上的液體形成鼓泡接觸，進行傳質過程。
工業上常用泡罩的下徑有50、80、100、150mm等幾種。
